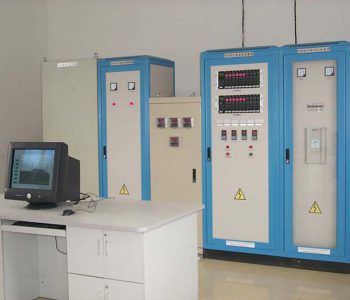

集中控制屏柜
(BAOR控制系統）BAOR-PC2000排水泵自動控制系統
BAOR-PC2000排水泵自動控制系統
適用于水電廠（站）的集水井、滲漏井、檢修井、頂蓋排水等排水系統的
自動化控制。
一、概述：
水電廠（站）一般在廠房最低處設置集水井，將廠房的滲漏水集中
排出，由于廠內滲漏水過大時可能造成水淹廠房事故，故排水系統不僅
要有適當?shù)呐潘芰Γ€應具備可靠自動控制及自保護功能，以保持集
水井實時處于正常水位和設備的最佳工作狀態。
二、PC2000排水泵自動控制系統特點：
1、測量、控制、保護、故障告警于一體，配置簡單、合理；
2、功能設置完善、自動化程序高；
3、軟件和系統集成，調整設置方便，兼容性強；
4、各種設備工作狀態顯示直觀、清晰一目了燃。
三、PC2000排水泵自動控制系統工作原理框圖：
四、PC2000排水泵自動控制系統控制功能：
1、控制功能：自動啟動和停止工作水泵，保持集水井水位在規定范圍內；當主用水泵出現故障或主用水泵排水量小于滲漏水量時，集水井水位上升至備用水泵起動水位時，備用水泵自動投入工作；
2、主、備水泵的切換：按定時切換，頻次切換或手動切換方式完成；
3、保護功能：
控制水泵電機以低轉短起、停，啟停時間按工況設定、調整、降低水泵啟、停的振動和沖擊，延長水泵使用壽命；
4、故障告警功能：水泵故障、測控故障、PLC自檢故障告警等等。
五、主要技術指標：
1、輸入部份：1路模擬量輸入：4～20mA或0～5V；16路開關量輸入；
2、輸出部份：24路開關量輸出?AC220V/5A、DC24V/5A；
3、電源功率：AC220V/200VA；
4、通訊接口：RS485或RS232接口；
5、絕緣電壓：AC500V/1min；
6、環境條件：工作溫度：0℃～40℃、貯存溫度：-25℃～70℃、相對濕度：≤90%；
7、耐振：2gn；
8、耐沖擊：8gn，10ms；
9、海拔高度：≤2000m、特殊要求可單獨協商定貨；
10、電機功率：以用戶要求為準；
11、水泵電機數：≤4臺；
12、重量：約100kg；
13、外形尺寸：800×600×2260mm。
六、選型表：
七、定貨須知：
1、集水井液位控制范圍及集水井大小；
2、排水泵電機數量及電機負荷；
3、排水管道通徑大?。?/p>
4、控制、保護情況；
5、特殊要求協商確定、詳細填寫應用前調查表。
