(BAOR 儀表）BAOR-DSZ-200 系列多功能電力數顯儀
BAOR-DSZ-200系列多功能電力數顯儀
x
一、應用：
發電廠、變電站、配電室等輸電線路的電力參數監測。
二、主要特點：
1、模塊化結構、根據用戶需求可以組合測量三相電壓、三相電流、頻率、功率因數、有功功率、無功功率、視在功率、有功電能、無功電能等電力參數；
2、LED數碼管顯示，醒目、直觀；
3、在現場屏柜就地顯示監測，可選件通訊接口實現與微機通訊；
4、無需電力變送器，簡化測量系統配置、采用電磁隔離和光電隔離技術，實現電壓輸入/電流輸入/輸出三方完全隔離。
三、主要技術指標：
1、工作電源：AC80～265V，DC100～DC300V；
2、測量并顯示：三相相電壓Ua、Ub、Uc；三相電流Ia、Ib、Ic；有功功率P、無功功率Q、功率因數COSΦ、頻率F、各相有功功率Pa、Pb、Pc；各相無功功率Qa、Qb、Qc；正向有功電度、反向有功電度、正向無功電度、反向無功電度等電參數。3行各4位和1行8位LED顯示各測量數據及各設置參數。
3、輸入信號：三相交流50/60Hz電壓、電流互感器信號。
輸入頻率：45～75Hz。
電壓量程（相電壓）：10V、60V、100V、250V、400V、500V可選。
電流量程：1A、2A、5A、10A等可選。
信號處理：16位A/D轉換，6通道，每通道均以4KHz速率同步交流采樣，數顯儀實時數據為1秒的真有效值（每秒刷新1次）。
過載能力：1.4倍量程輸入可正確測量；瞬間(10周波)電流5倍，電壓3倍量程不損壞。
4、通訊輸出
輸出接口：RS485二線制+15KV ESD保護或RS232三線制+2KVESD保護。
通訊速率：1200、2400、4800、9600、19.2K。
通訊協議：多協議，顯示儀同時有：（ASCII碼）ADAM兼容通訊協議、十六進制LC-04協議、
MODBUS-ASCII、MODBUS-RTU。
5、測量精度:電流、電壓：0.2級（有0.1級可定貨）；其它電量：0.5級；頻率：最大誤差0.05Hz。
6、參數設定：數顯儀地址、通訊速率、通訊協議、電壓變比、電流變比、報警參數、報警上下限、開關量輸出、有功無功電量底數均可通過通訊接口及面板按鍵現場設定（密碼保護）。
7、隔離電壓：輸入-輸出：1000VDC。電流輸入、電壓輸入、AC電源輸入、通訊接口輸出之間均相互隔離。
8、數顯儀供電電源：DC+8～30V、AC80～265V、DC100～DC300V（定貨時說明）功耗：≤3W；

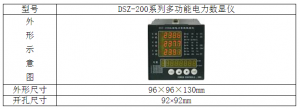

9、儀表規格:外型尺寸：96*96*130mm???? 開孔尺寸：92*92mm。
