(BAOR 儀表）BAOR-DSZ-200 系列多功能電力數顯儀
BAOR-DSZ-200系列多功能電力數顯儀
x
一、應用：
發電廠、變電站、配電室等輸電線路的電力參數監測。
二、主要特點：
1、模塊化結構、根據用戶需求可以組合測量三相電壓、三相電流、頻率、功率因數、有功功率、無功功率、視在功率、有功電能、無功電能等電力參數；
2、LED數碼管顯示，醒目、直觀；
3、在現場屏柜就地顯示監測，可選件通訊接口實現與微機通訊；
4、無需電力變送器，簡化測量系統配置、采用電磁隔離和光電隔離技術，實現電壓輸入/電流輸入/輸出三方完全隔離。
三、主要技術指標：
1、工作電源：AC80～265V，DC100～DC300V；
2、測量并顯示：三相相電壓Ua、Ub、Uc；三相電流Ia、Ib、Ic；有功功率P、無功功率Q、功率因數COSΦ、頻率F、各相有功功率Pa、Pb、Pc；各相無功功率Qa、Qb、Qc；正向有功電度、反向有功電度、正向無功電度、反向無功電度等電參數。3行各4位和1行8位LED顯示各測量數據及各設置參數。
3、輸入信號：三相交流50/60Hz電壓、電流互感器信號。
輸入頻率：45～75Hz。
電壓量程（相電壓）：10V、60V、100V、250V、400V、500V可選。
電流量程：1A、2A、5A、10A等可選。
信號處理：16位A/D轉換，6通道，每通道均以4KHz速率同步交流采樣，數顯儀實時數據為1秒的真有效值（每秒刷新1次）。
過載能力：1.4倍量程輸入可正確測量；瞬間(10周波)電流5倍，電壓3倍量程不損壞。
4、通訊輸出
輸出接口：RS485二線制+15KV ESD保護或RS232三線制+2KVESD保護。
通訊速率：1200、2400、4800、9600、19.2K。
通訊協議：多協議，顯示儀同時有：（ASCII碼）ADAM兼容通訊協議、十六進制LC-04協議、
MODBUS-ASCII、MODBUS-RTU。
5、測量精度:電流、電壓：0.2級（有0.1級可定貨）；其它電量：0.5級；頻率：最大誤差0.05Hz。
6、參數設定：數顯儀地址、通訊速率、通訊協議、電壓變比、電流變比、報警參數、報警上下限、開關量輸出、有功無功電量底數均可通過通訊接口及面板按鍵現場設定（密碼保護）。
7、隔離電壓：輸入-輸出：1000VDC。電流輸入、電壓輸入、AC電源輸入、通訊接口輸出之間均相互隔離。
8、數顯儀供電電源：DC+8～30V、AC80～265V、DC100～DC300V（定貨時說明）功耗：≤3W；
9、儀表規格:外型尺寸：96*96*130mm???? 開孔尺寸：92*92mm。
BAOR設備，博爾設備，鮑爾設備。
(BAOR 儀表）BAOR-DL 系列電量參數監測儀
BAOR-DL系列電量參數監測儀
一、應用：
發電站/變電站/供電系統的電量監測顯示、自動化調度和運行裝置的遙測遙控，實現集中管理。
二、主要特點：
1、直接采集電壓、電流互感器信號；
2、多功能輸出；
3、各種外形結構兼容、亦可非標定做。
三、主要技術指標：
1、輸入信號：
電壓：100V·AC、220V·AC、380V·AC、75mV·DC；
電流：1A·AC、5A·AC
2、測量精度：±0.2%F·S、±0.5%F·S；
3、輸出方式：
模擬量輸出：4～20mA·DC（負載電阻≤500Ω）；
開關量輸出：繼電器ON/OFF帶回差報警，觸點容量：220V·AC/1A；
通訊輸出：光電隔離RS485，波特率/地址參數自由設定；
4、顯示方式：0.8英寸，0.56英寸，0.36英寸或0.28英寸高亮度LED顯示；
5、分辨率：1，0.1，0.01，0.001；
6、供電電源：220V·AC±10%·50Hz、110V·DC、220V·DC訂貨注明；
7、功耗：≤5W；
8、工作環境：
溫度：-10～+50℃；
相對濕度：≤85%RH，無結露、無腐蝕氣體；
9、重量：≤1.5kg
BAOR設備，博爾設備，鮑爾設備。
(BAOR 儀表）BAOR-TEF400A 過速繼電器測控儀
baor-tef400a 過速繼電器測控儀
一、應用：水電站（廠）水力發電機組、火電廠汽輪機的轉速測量、監控、齒盤測速。
二、主要特點：
1、發電機組PT信號或齒盤脈沖信號輸入；
2、殘壓測頻，信號幅度0.2～250V·AC；
3、六路控制輸出，各路控制值自由設定；
4、可同時顯示頻率、轉速或百分比。
三、主要技術指標：
1、輸入類型：永磁機頻率Ma、發電機PT頻率、發電機末端測速脈沖裝置等；
輸入信號幅度：0.2～250V·AC；
2、顯示范圍：1.00～99.99Hz，1～9999轉/分，0～200%；
3、分辨率：頻率：0.01Hz、轉速比：1%、轉速：1轉；
4、精度：±0.2%F·S；
5、顯示內容：頻率顯示，轉速與轉速百分比可切換顯示；
6、顯示方式：0.56 英寸、0.36英寸高亮度LED顯示；
7、輸出信號：
開關量：六路控制開關量ON/OFF帶延時功能及回差，發光二極管狀態指示；
8、供電電源：220V·AC±10%；220V·DC、110V·DC，功耗≤10W；
9、工作環境
溫度：-10～+50℃；
濕度：≤85%RH，無結露、無腐蝕氣體；
10、重????? 量：≤1.5kg。
四、應用示例：
BAOR設備，博爾設備，鮑爾設備。

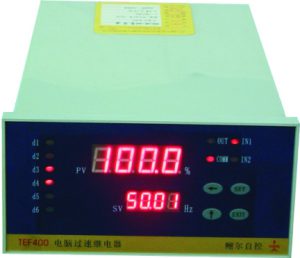

(BAOR 儀表）BAOR-TEF400B 微電腦過速繼電器測控儀
BAOR-TEF400B
微電腦過速繼電器測控儀
| 型號 | TEF400B型 |
| 外
形 示 意 圖 |
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? |
| 外形尺寸 | 160×80×250mm |
| 開孔尺寸 | ? |
一、應用：
水電廠（站）水力發電機組、火電廠汽輪機的轉速測量、監控、齒盤測速。
二、主要特點：
1、發電機組Ma、PT信號和齒盤脈沖信號任選兩種互備用輸入、斷偶報警輸出；
2、殘壓測頻，信號幅度0.2～250V·AC；
3、六路控制輸出，20組過速記憶；
4、RS485串口及模擬量4～20mA·DC或0～10mA·DC輸出。
三、主要技術指標：
1、輸入類型：永磁機頻率Ma、發電機PT頻率、發電機末端測速脈沖裝置等；
輸入信號幅度：0.2～250V·AC；
2、顯示范圍：1.00～300.0Hz，1～9999轉/分，0.0～600.0%；
3、分辨率：0.01、0.1、1，根據顯示數據大小自動變換位數；
4、精度：±0.2%F·S；
5、顯示內容：頻率顯示，轉速與轉速百分比可切換顯示；
6、顯示方式：0.56英寸、0.36英寸高亮度LED顯示；
7、輸出信號：
變送輸出：4～20mA·DC（負載≤500Ω）；
開關量：六路控制開關量ON/OFF帶延時功能及回差，發光二極管狀態指示
一路輸入信號斷線報警開關量ON/OFF帶延時功能（延時功能可選擇）
通訊輸出：RS485通訊模式,符合modbus-RTU通訊規約
8、供電電源：220V·AC±10%；220V·DC，110V·DC，功耗≤10W
9、工作環境：
溫度：-10～+50℃；
濕度：≤85%RH，無結露、無腐蝕氣體。
10、重量：≤1.5kg。

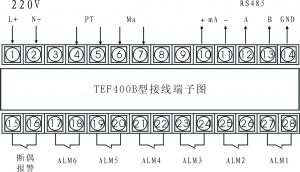

四、接線端子圖：
五、選型表：
| TEF400 | 表型 | 模擬輸出 | 通訊功能 | 輸入信號 | 中心頻率 |
| 電腦
過速 繼電 器 |
B:雙路輸入智能型 | 0:無
1:4～20mADC |
0:無
1:RS485通訊 |
A:單路發電機PT頻率信號
B:雙路永磁機頻率信號和發電機PT頻率信號 C:PT信號和齒盤脈沖信號 |
50.00Hz |
選型示例：TEF400B-11A/50.00Hz，表示智能型電腦過速繼電器、單路發電機PT頻率信號輸入，
4～20mA·DC模擬信號輸出、RS485通訊輸出、供電電源為220V·AC、中心頻率為50.00Hz。

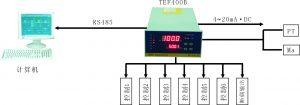

六、應用示例：
七、產品裝箱：
1、TEF400B微電腦過速繼電器測控儀????????????????????????1臺
2、使用說明書??????????????????????????????????1份
3、產品合格證??????????????????????????????????1份
八、定貨須知：
1、輸入信號的類型及幅值范圍；
2、測量中心頻率及額定轉速；
3、控制對象及其相關控制參數；
4、特殊需要，協議訂貨。
BAOR設備，博爾設備，鮑爾設備。

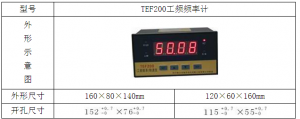

(BAOR 儀表）BAOR-TEF200 工頻頻率計
BAOR-TEF200工頻頻率計
一、應用：適用于電力行業發電機頻率，永磁機頻率、電網頻率參數的監測與報警。
二、主要特點：
1、直接輸入電壓或PT信號無須加信號變送裝置。
2、直接顯示工頻頻率值或顯示轉速。
三、主要技術指標：
1、輸入信號：電壓范圍3～380V·AC；
2、測量范圍：工頻頻率40.00～60.00Hz；
3、分辨率：0.01Hz；
4、精度：0.2級；
5、顯示方式：A型0.8英寸，B型0.56英寸，高亮度LED顯示；
6、輸出方式：
開關量輸出：繼電器ON/OFF控制輸出；
觸點容量：220V·AC/1A（允許感性負載），24V·DC/1A；
7、報警方式：上下限、雙上限、雙下限，發光二極管狀態指示；
8、供電電源：220V·AC±10%·50Hz，DC·220V，亦可提供特殊規格電源，功耗≤5W；
9、工作環境：
溫度：-10～+50℃；
濕度：≤85%RH，無結露、無腐蝕氣體；
10、重量：≤1.0kg。
